齒輪 , 根據各自的用途 , 分別使用黑色金屬、有色金屬及工程塑料等制作。材料的種類、熱處理手段等的不同 , 齒輪的強度也不同。

齒輪用一般材料

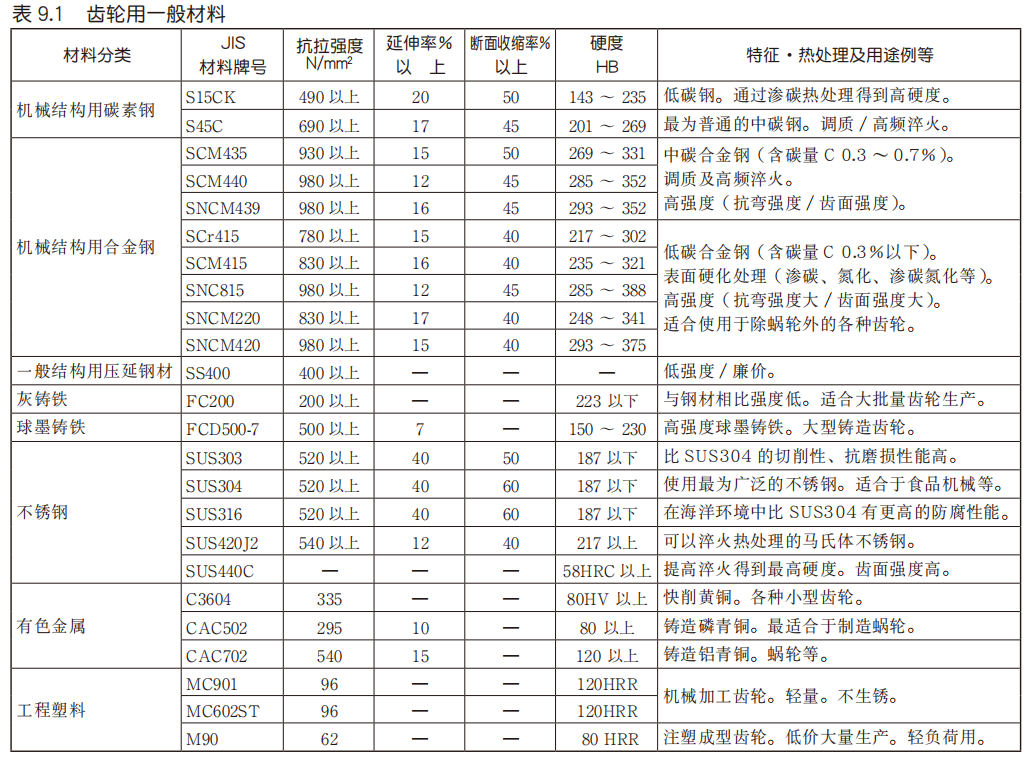

齒輪使用的一般材料及其機械性能、特征等列于表 9.1

9.1 具有代表性的齒輪熱處理方法

熱處理是為了得到所需的金相組織及性能對金屬材料做加熱和冷卻處理的過程。特別是隨冷卻方式不同 , 可以得到各種不同的組織及性能。熱處理大致可以分為正火、退火、淬火、回火

、表面硬化等幾種。有效的利用熱處理 , 可以充分發揮鋼材的潛在性能。

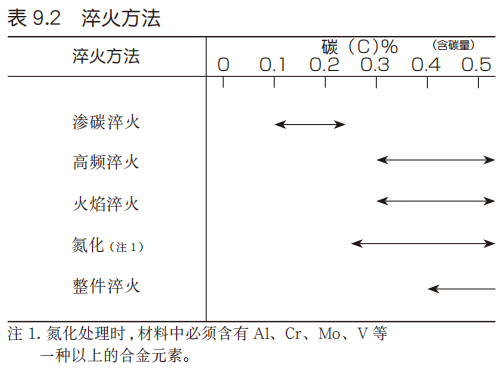

通過對鋼材實行各種熱處理 , 使鋼材變硬 , 齒輪的強度得以提高。特別是齒面強度 , 會得到大幅度提高。根據鋼材所含的碳素量不同 , 淬火方法如表 9.2 所示而變化。

（1）正火

正火是為了細化鋼材晶粒 , 均勻內部組織的熱處理方法。正火處理的目的是消除機械加工時產生的內應力及壓延等塑性加工時產生的纖維組織。

（2）退火

退火是為了軟化鋼材、調整結晶組織、去除內部應力、改善冷軋加工及切削性的熱處理方法。根據使用目的 , 退火細分為完全退火、球化退火、去應力退火、中間退火等。

① 去應力退火

不改變金屬組織 , 消除金屬內部應力的退火處理。

② 矯直退火

為了除去鋼材的翹曲等變形 , 對鋼材一邊加載一邊進行退火的處理。

③ 工序間退火

為了使下道工序的加工容易進行 , 冷軋工序的途中對變硬的材料做軟化處理的退火加工。

（3）淬火

淬火是鋼材經高溫加熱后快速冷卻處理的加工。提高鋼材硬度及強度。根據冷卻條件分為水淬、油淬、真空淬火等。

淬火后的材料必須經過回火處理。

（4）回火

回火是鋼件淬硬后再度加熱到某一溫度 , 然后以適當?shù)乃俣壤鋮s的熱處理。

淬火后的材料必須經過回火處理。

回火處理的主要目的是調整材料硬度、提高韌性及消除內部應力。

根據回火溫度的不同 , 回火可分為低溫回火和高溫回火。回火溫度越高 , 材料的硬度降低 , 韌性增強。調質處理加工采用高溫回火。

高頻淬火、滲碳淬火等表面硬化處理后的回火處理為低溫回火。

（5）調質

調質是淬火與回火（高溫）處理相結合、調整鋼的硬度 / 強度 / 韌性的熱處理。調質處理后的材料硬度為一般機械加工范圍的硬度。

一般調質硬度如下所示。

S45C （機械結構用碳素鋼） 200 ～ 270 HB SCM440（機械結構用合金鋼）230 ～ 270 HB

（6）滲碳淬火

滲碳淬火是在低碳鋼的表面滲入碳素后淬火處理的熱處理。滲入碳素的表層得到高硬度。淬火后經低溫回火 , 調整硬度。

材料經滲碳淬火后 , 心部硬度也會有一定的提高 , 但達不到表面的程度。

如果在材料的一部分涂抹防滲碳劑 , 可以防止碳素的滲入 , 達到防止這個部分硬度變高的目的。

表面硬度及硬化層深度大致如下。

?淬火硬度 55 ～ 63HRC（參考）

?有效硬化層深度 0.3 ～ 1.2 mm（參考）

齒輪經過滲碳淬火處理后產生變形 , 齒輪精度下降。要想提高齒輪精度 , 必須對齒輪做磨削加工。

（7）高頻淬火

高頻淬火是將含碳量在 0.30％以上的鋼材通過感應加熱 , 使材料表面變硬的淬火熱處理。經過高頻淬火的齒輪 , 其齒面及齒頂可以得到高硬度。但是 , 齒根部有得不到硬化的可能性。

由于高頻淬火產生形變 , 所以一般情況下齒輪精度下降。

S45C 鋼制產品的高頻淬火硬度及硬化層深度請參考如下。

?淬火硬度 45 ～ 55 HRC

?有効硬化層深さ 1 ～ 2 mm

（8）火焰淬火

熱源為明火的表面熱處理。主要在鋼鐵的任意表面或某一部分需要淬火時使用。

（9）氮化

將氮素?cái)U(kuò)散滲入鋼材表面使鋼材表面得以硬化的熱處理方法。含有鋁、鉻、鉬的鋼材容易通過氮化處理提高硬度。具有代表性的氮化鋼是 SACM645（鋁鉬鋼）。

（10）整件淬火

整件經過加熱、速冷的淬火熱處理。材料的表面于心部達到相同的硬度。
